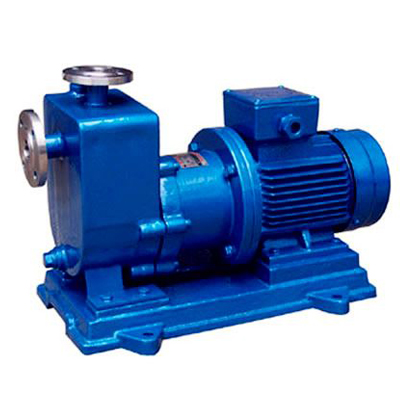

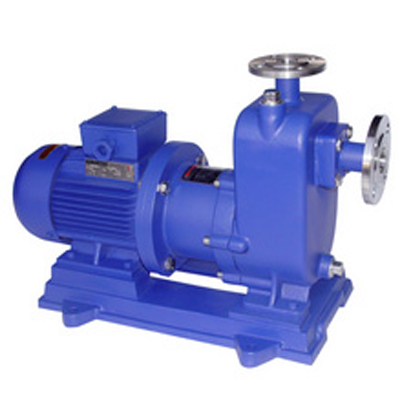

一、ZCQ型自吸式磁力泵產品介紹
ZCQ型自吸式磁力驅動泵（以下簡稱自吸泵）是根據用戶的要求，在CQ型磁力泵的基礎上吸收國外新技術，并經過本公司技術人員反復研究試驗而成功的新產品，其性能達到國際同類產品先進水平。泵體及過流部件的材料均采用了耐腐蝕的不銹鋼、陶瓷、四氟石墨、碳石墨、硬質合金等材料制造，既有CQ型磁力驅動泵的功能，又集自吸于一身，不需底閥和引灌水，即開即抽，輕松方便。
二、ZCQ型自吸式磁力泵產品特點
1、靜密封取代動密封，過流部件處于完全密封的狀態，徹底解決了其它泵機械密封無法避免的跑、 冒、滴、漏之弊病
2、泵體及過流部件的材料均采用了耐腐蝕的不銹鋼、鋼玉陶瓷、四氟石墨等材料制造，既有CQ型磁力 驅動泵的功能，又集自吸于一身，不需底閥和引灌水，自吸高度4米
3、結構緊湊，外形美觀，體積小，噪音低，運行可靠，使用維修方便。
三、ZCQ型自吸式磁力泵產品用途
可廣泛用于石油、化工、制藥、電鍍、印染、食品、科研等單位抽送酸、堿、油類及稀有貴重液、毒液、揮發性液體，以及循環水設備配套，特別是易漏、易燃、易爆液體的抽送。
四、ZCQ型自吸式磁力泵型號意義
五、ZCQ型自吸式磁力泵結構示意圖
六、ZCQ型自吸式磁力泵性能參數
七、ZCQ型自吸式磁力泵安裝和使用
一、磁力傳動離心泵應水平安裝,不宜豎立,塑料泵不得承受管路重量,對于特殊垂直安裝的場合,電機務必朝 上。
二、當抽吸液面高于泵軸心線時,起動前打開吸入管道閥門即可,若抽吸液面低于泵軸心線時,管道需配底閥.
三、泵使用前應進行檢查,電機風葉轉動要靈活,無卡住及異常聲響,各緊固件要緊固。
四、查電機旋轉方向是否與磁力傳動離心泵轉向標記一致.
五、電機啟動后,緩慢打開排出閥,待泵進入正常工作狀態后,再將排出閥調到所需開度.
六、泵停止工作前,應先關閉排出閥門,然后關閉吸入管閥門.
八、ZCQ型自吸式磁力泵注意事項
一、因磁力傳動離心泵軸承的冷卻和潤滑是靠被輸送的介質,所以禁止空運轉,同時避免在工作中途停電 后再啟動時所造成載時空載運轉。
二、當抽吸液面高于泵軸心線時,起動前打開吸入管道閥門即可,若抽吸液面低于泵軸心線時,管道需配底閥
三、泵使用中環境應小于40℃、電機溫升不得超過75℃。
四、被輸送介質及其溫度應在泵材允許范圍內.工程塑料泵的使用溫度＜60℃,金屬泵的使用溫度小于100℃, 輸送吸入壓力不大于0.2MPa,最大工作壓力1.6MPa、密度不大于1600kg/m3,粒度不大于30×10-6m2/S 的不含硬顆料和纖維的液體。
五、對于輸送液為易沉淀結晶的介質,使用后應及時清洗,排凈泵內積液。
六、磁力傳動離心泵運行500小時后,應拆軸承和端面動環的磨損情況若軸承和軸套的間隙大于0.5~1mm,葉 輪軸向竄動1.5~2mm時,應更換軸承和軸向動環。
九、ZCQ型自吸式磁力泵故障原因及解決方法
十、ZCQ型自吸式磁力泵主要材料耐腐蝕性能
