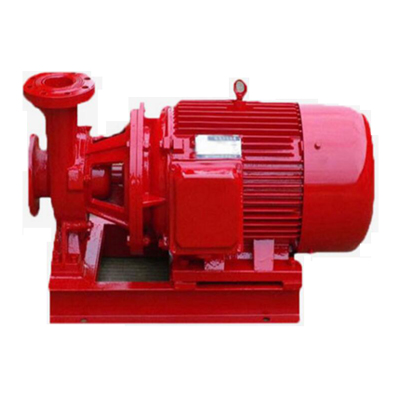

一、XBD-W型臥式消防泵產品介紹
XBD-W型單吸單級消防泵由電機和泵兩部分組成，消防泵和電機同軸，泵結構包括泵體、葉輪、泵蓋、機械密封等不見組成。泵進、出口在同一水平軸線上，且口徑規格相同，裝卸極為方便，占地面積小。泵設有安裝底座，便于安裝，增加泵運行的穩定性。泵密封采用機械密封，具有密封可靠，無泄露的特點。泵的軸向力由葉輪設平衡環來進行平衡。泵的進出口法蘭按1.6MPa壓力設計，管路配套方便
二、XBD-W型臥式消防泵產品特點
1、消防泵結構緊湊、體積小、外形美觀，其立式結構決定安裝占地面積小，其重心合于泵腳中心，
因而增強了泵的運行穩定性和使用壽命。
2、消防泵吸入口和吐出口均水平方向，簡化了管路的連接。
3、多級式可根據需要，吸入口和吐出口可安裝成同方向或90°180°270°幾個不同方向以滿足不同的
連接場合。
4、消防泵壓力可根據需要增減水泵級數并切割葉輪外徑予以滿足，而不改變安裝占地面積，這是其
他泵類所不具有的。
5、消防泵轉子具有較小的繞度，運行平穩、振動小、噪音低、使用壽命長。
現在市場上XBD型臥式單級消防泵生產廠家很多，那XBD型臥式單級消防泵哪家好呢？貝德泵業專業生產的XBD型臥式單級消防泵、自吸泵型號很齊全，歡迎大家前來咨詢、選購。
三、XBD-W型臥式消防泵產品用途
XBD-W型臥式消防泵適用于消防管道增壓送水。用途是輸送清水或物理化學性質類似于清水的其它液體進行增壓之用。臥式泵使用介質溫度不超過80℃，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌，遠距離送水、采暖、浴室等冷暖水循環增壓及設備配套等。
四、XBD-W型臥式消防泵使用條件
1、系統最高工作壓力為1.6MPa,即泵吸入口壓力+泵揚程≤1.6MPa(泵系統工作壓力大于1.6MPa時應在訂貨 時另行提出,以便在制造泵的過流部件和聯接部件時采用鑄鋼)
2、輸送介質為清水或物理化學性質類似清水的其它液體。
3、環境溫度≤40℃,海拔高度≤1000m,相對濕度≤95%。
五、XBD-W型臥式消防泵型號意義
六、XBD-W型臥式消防泵結構示意圖
(1)吸入室：采用水力模型設計而成。
(2)葉 輪：采用水力模型設計而成,高效節能。
(3)泵 體：采用水力模型設計而成。
(4)取壓塞：安裝壓力表及真空表,以監控泵的正常高效運行。
(5)放氣塞：確保泵的正常維護。
(6)機械密封：采用不銹鋼、硬質合金、氟橡膠等材料制成,耐用消費品磨損,無泄漏,運行壽命長。
(7)泵 蓋：
(8)泵 軸：為電機加長軸,確保了軸的同心,使運行平穩,無噪音和振動現象。
(9)擋水圈：防止因密封漏水而使電機進水。
(10)Y系列電動機：直接與水泵聯接傳遞動力。
七、XBD-W型臥式消防泵性能參數
八、XBD-W型臥式消防泵安裝說明
1、安裝前應仔細檢查泵體流產內有無硬質物,以免運行時損壞葉輪和泵體。
2、安裝時管路理量不允許加在泵上,以免使泵變形,影響正常運行。
3、擰緊地腳螺栓,以免起動時振動對泵性能產生影響。
4、在泵的進、出口管路上安裝調節閥,在泵出口附近安裝壓力表,以控制泵在額定工況內運行,確保泵的正常 使用。
5、排出管路如裝逆止閥應裝在閘閥的外面。
6、泵的安裝方式分為硬性聯接安裝和柔性聯接安裝。

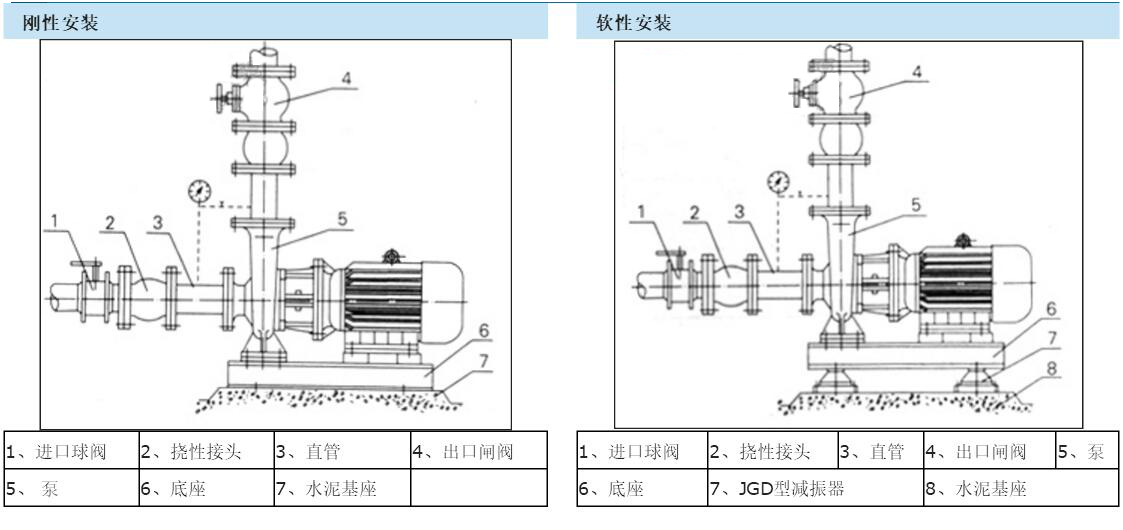

九、XBD-W型臥式消防泵安裝方式
十、XBD-W型臥式消防泵起動與停車
(一)起動前準備
1、用手拔轉電機風葉,葉輪應無卡磨現象,轉動靈活。
2、打開進口閥門,打開排氣閥使液體充滿整個泵腔,然后關閉排氣閥。
3、用手盤動泵軸以使?jié)櫥哼M入機械密封端面。
4、點動電機,確定轉向是否正確。
(二)起動與運行
1、全開進口閥門,關閉吐出管路閥門。
2、接通電源,當泵達到正常轉速后,再逐漸打開吐出管路上閥門,并調節到所需工況。
3、注意觀察儀表讀數,檢查軸封泄漏情況正常時機械密封泄漏量≤3滴/分,檢查電機、軸承處溫升≤70℃如果發現異常情況,應及時處理。
(三)停車
1、逐漸關閉吐出管路閥門,切斷電源。
2、關閉進口閥門。
3、如環境溫度低于0℃,應將泵內液體放盡,以免凍裂。
4、如長期停用,應將泵拆卸清洗,包管保管。
十一、XBD-W型臥式消防泵維護與保養
(一)運行中的維護與保養
1、進口管道必須充滿液體,禁止泵在汽蝕狀態下長期運行。
2、定時檢查電機電流值,不得超過電機額定電流。
3、泵進行長期運行后,由于機械磨損,使機組噪音及振動增大時,應停車檢查,必要時可更換易損件,機組大修 期一般為一年。
(二)機械密封維護與保養
1、機械密封潤滑應清潔無固體顆粒。
2、嚴禁機械密封在干磨情況下工作。
3、起動前應盤動泵(電機)幾圈,以免突然起動造成密封環斷損壞。
4、密封泄漏允差3滴/分,否則應檢修。

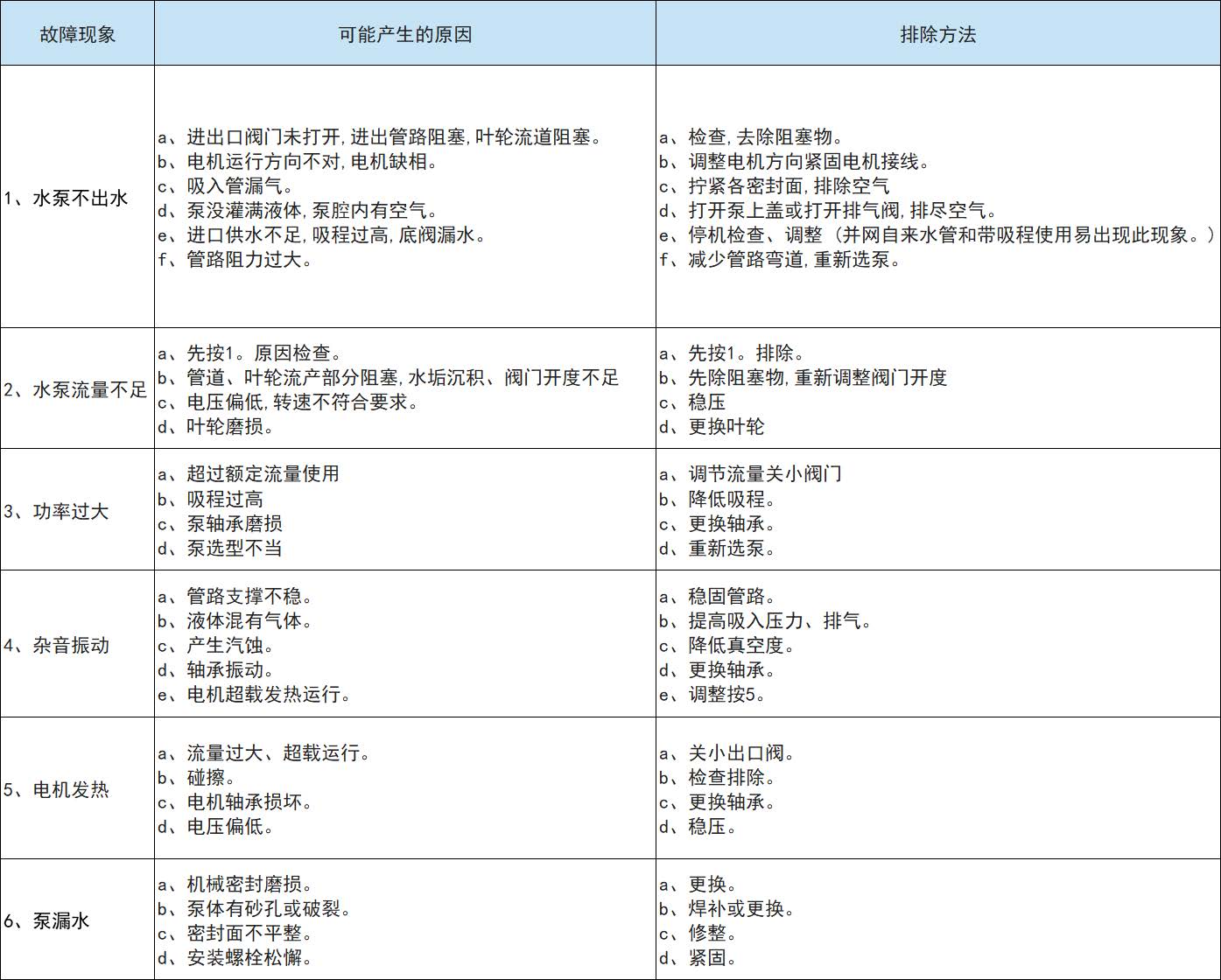

十二、XBD-W型臥式消防泵故障原因及解決方法
