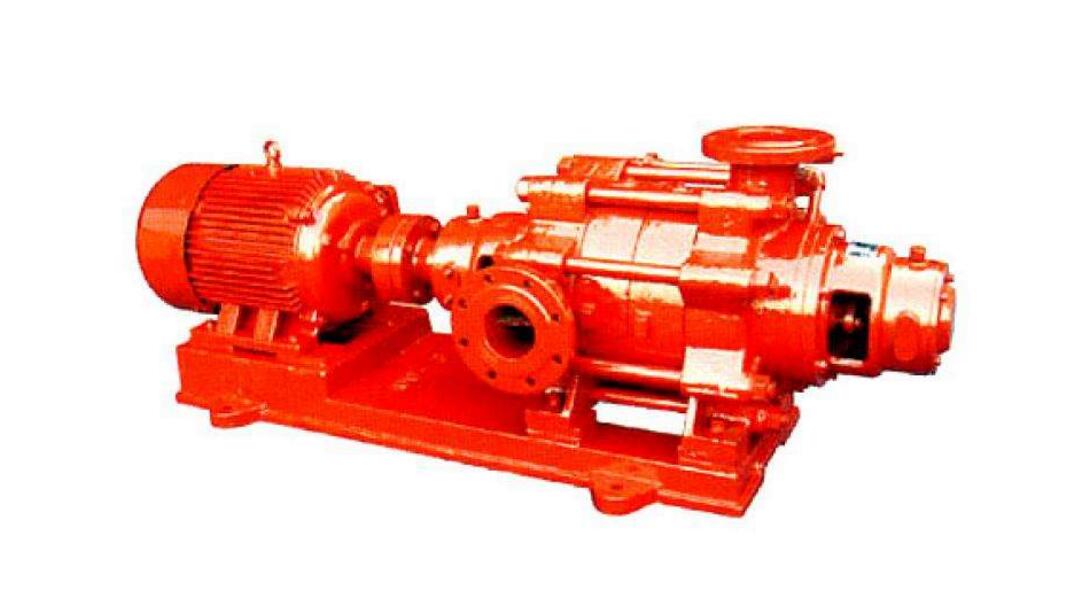

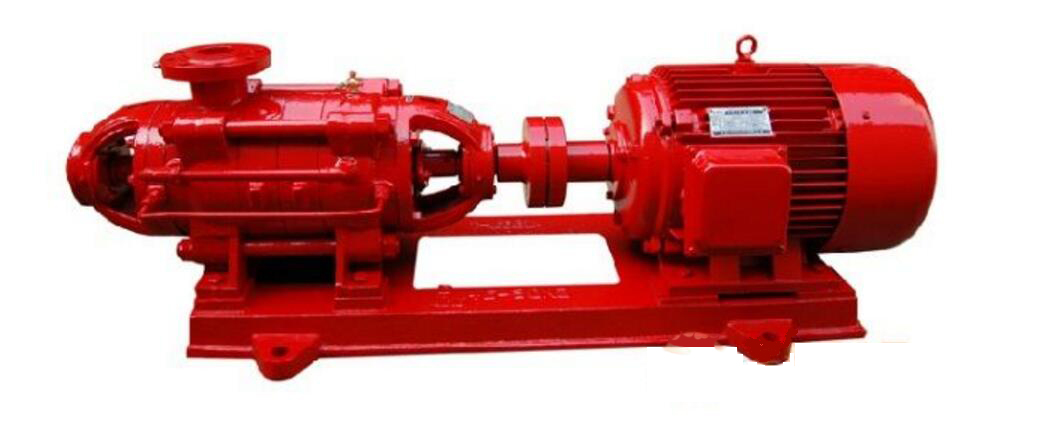

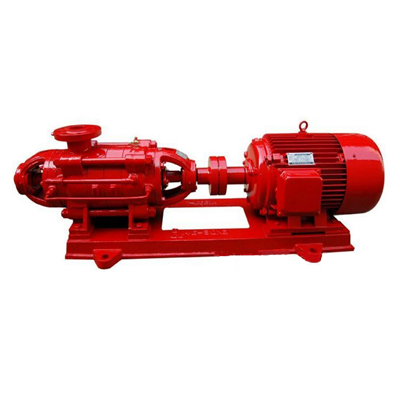

一、XBD-TSWA臥式多級分段式消防泵產品介紹
XBD系列分為XBD長軸消防泵、 立式多級消防泵和 臥式多級消防泵、 單級臥式消防泵等結構形式以滿足用戶不同的使用需要。
XBD-TSWA臥式多級消防泵系臥式單吸結構,是新開發生產的節能系列產品。其性能參數及技術指標符合有關標準,具有效率高、抗汽蝕性能好、運行噪音低、結構合理、使用壽命長等顯著優點。
XBD-TSWA臥式多級消防泵全系列共有5個品種40個規格,其性能范圍額定流量為5～40L/s,壓力范圍為0.18～2.0MPa,配套功率范圍為2.2～180kW,口徑范圍為φ50～φ150mm。
XBD-TSWA臥式多級消防泵組可供輸送不含固體顆粒的清水及物理化學性質類似于水的液體之用。主要用于消防系統增壓送水、鍋爐冷暖水循環增壓、也可應用于廠礦給排水、遠距離送水、高層建筑增壓送水、浴室、采暖、空調制冷系統送水及設備配套等場合。
二、XBD-TSWA臥式多級分段式消防泵產品特點
1
、泵結構緊湊,體積小,外形美觀,占地面積小,節省建筑費用;
2、泵的轉子部件由兩端的滾動軸承支撐,泵運行平穩;
3、泵的進口為水平方向,出口為垂直向上布置,簡化管路;
4、泵的電機為臥式結構,便于維修。
XBD-TSWA臥式多級消防泵為多級單吸離心泵,安裝形式為臥式。
可根據現場使用條件、多方式安裝。并依賴流量、揚程要求采用并、串聯方式增加所需流量、揚程。
軸承采用低噪音封閉,且組件同心度高,泵葉輪具有極好的動平衡,運行無振動,改善了使用環境.
泵軸封為機械密封,解決了常規離心泵填料的嚴重滲漏,增加了使用壽命,確保運行場地干凈整潔。
泵轉動時可能產生摩擦的零件均采用耐磨,耐腐蝕及高抗咬合的材料組合以確保運行可靠,降低噪聲,同時避免產生銹水,堵塞噴淋等消防器件,大大延長了使用壽命和停機后生銹咬死現象。
三、XBD-TSWA臥式多級分段式消防泵產品用途
主要用于高層建筑消防恒壓供水等。
XBD-TSWA臥式多級消防泵適用于消防管道增壓送水。供輸送清水或物理化學性質類似于清水的其它液體進行增壓之用。使用介質溫度不超過80℃,適用于工業和城市給排水、遠距離送水、高層建筑增壓送水、采暖、園林噴灌,浴室等冷暖水循環增壓及設備配套等。
四、XBD-TSWA臥式多級分段式消防泵使用條件
1、適合于輸送清水及物理化學性質類似于清水的物質,其固體不溶物體積不超過單位體積0.1%,粒度≤2mm
2、介質溫度：-15℃~80℃;
3、工作壓力：系統壓力≤3.0MPa;(即：系統壓力=入口壓力+泵工作時的壓力≤3.0MPa)
4、周圍環境溫度應低于40℃,相對濕度低于95%;
5、由于本型泵主要部件均為鑄鐵材質,因此所輸送介質應無強腐蝕性。

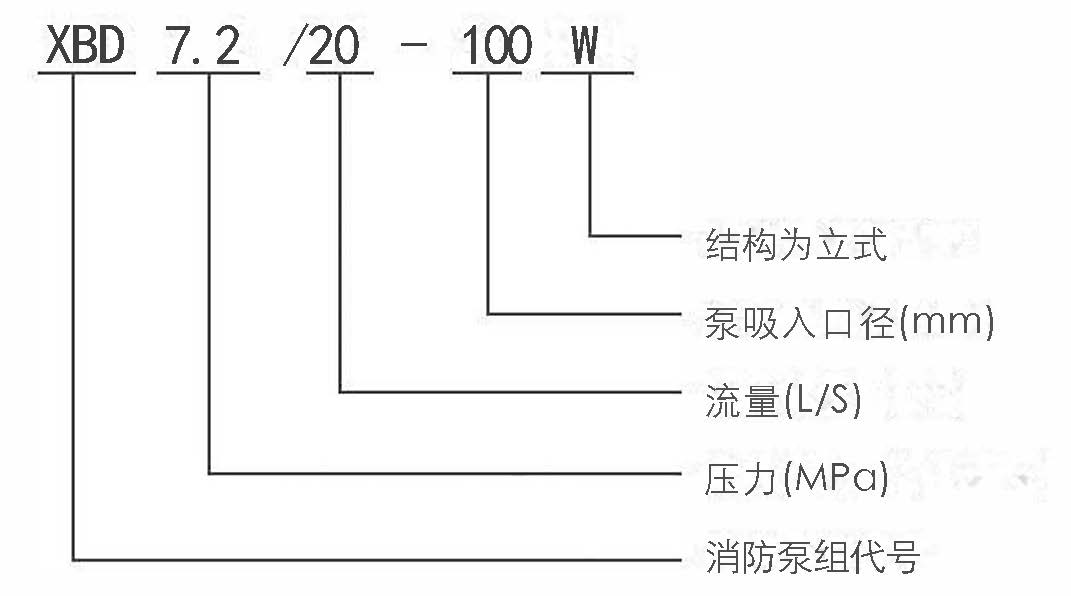

五、XBD-TSWA臥式多級分段式消防泵型號意義
六、XBD-TSWA臥式多級分段式消防泵產品結構說明
1、XBD-TSWA臥式多級消防泵為單級多級節段式結構,其吸入口為水平方向,吐出口為垂直向上布置,設有 50、75、100、125、150等口徑,用戶根據流量、揚程的需求選擇不同品徑和級數的泵來得到滿足;
2、本型泵主要由進水段、中段、導葉、葉輪、出水段及軸承體部件、密封部件等組成,其結構設計合理;
3、泵的轉子部件由中碳鋼軸、鑄鐵葉輪、平衡盤及軸套等組成,轉子兩端支承在干油潤滑的滾動軸承上,由 于葉輪極好的動靜平衡及平衡盤的水力平衡作用,使得泵運行起來十分平穩,且噪聲低、振動小。
4、進水段、中段及出水段的結合面用紙墊通過拉緊螺栓拉緊達到密封,為防止液體從兩端主軸泄漏,設軟填 料軸封,同時在軸上裝有橡膠擋水圈、O型橡膠密封圈,以防水是入軸套腔內;
5、為防止中段和導葉磨損,特設葉輪密封環及導葉套等易損零件,當葉輪與這些易損件之間的間隙超過規定 值時應予以列換;
6、泵與電動機同時裝在公用的鑄鐵底座上,其扭矩通過彈性聯軸器來傳遞。

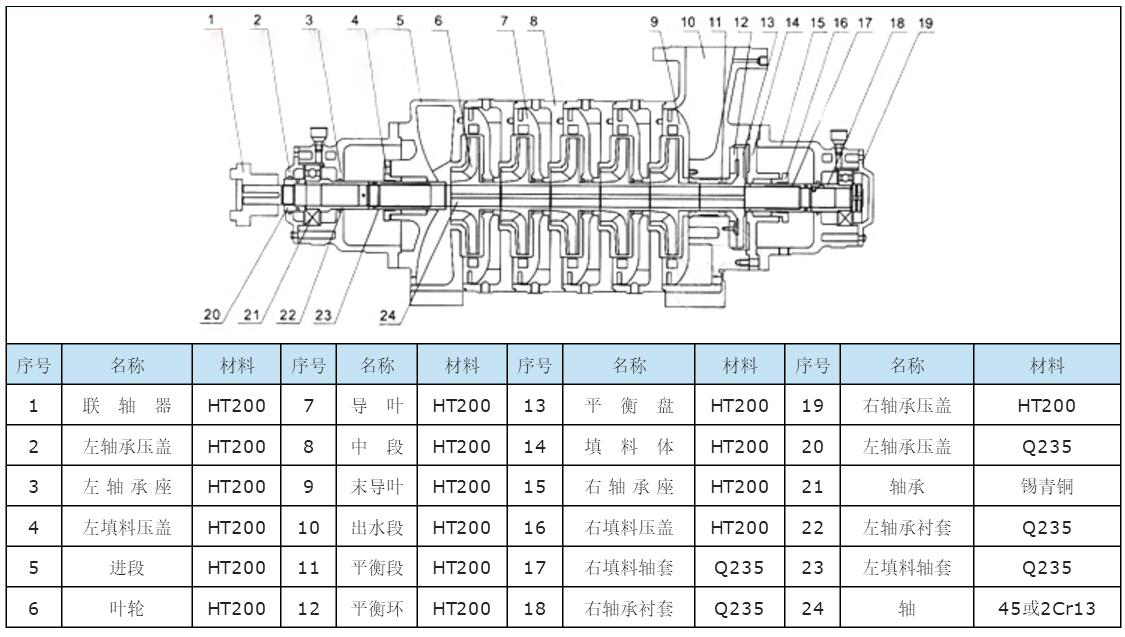

七、XBD-TSWA臥式多級分段式消防泵產品結構示意圖

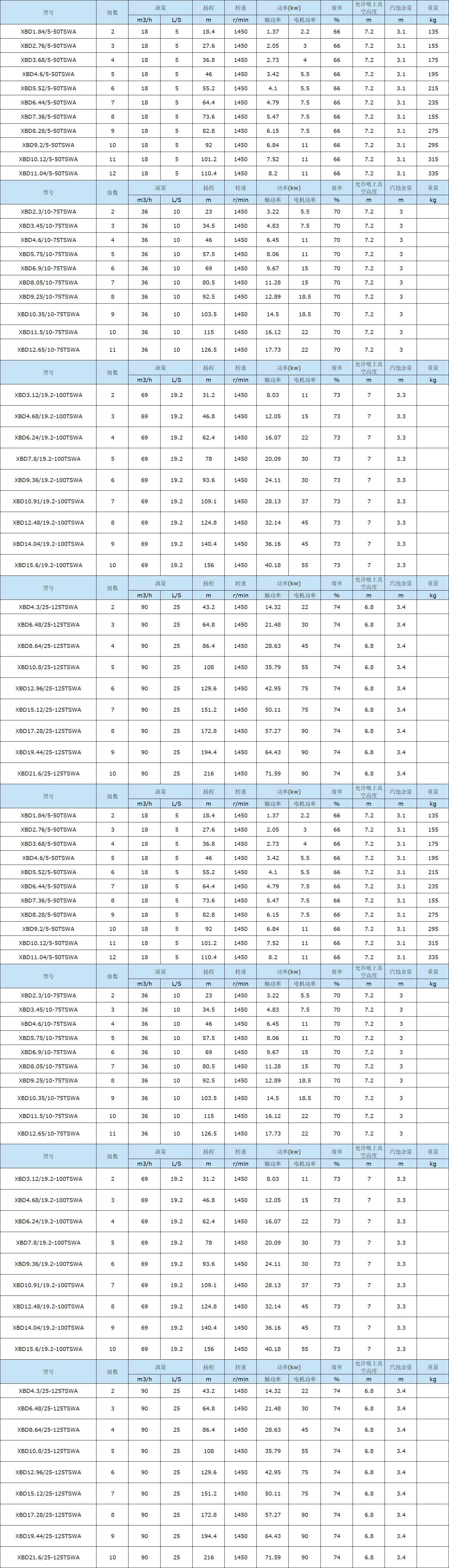

八、XBD-TSWA臥式多級分段式消防泵產品性能參數
九、XBD-TSWA臥式多級分段式消防泵安裝準備工作
一、安裝前的準備工作。
1、檢查水泵和電機的完好情況。
2、檢查泵基礎,準備工具及起重機械。
3、檢查機器的基礎。
4、確定采用隔振形式。
二、安裝順序。
1、水泵運到現場,附帶底座者已裝好電機,找平底座時可不比卸下水泵和電機。
2、直接安裝可將底座放在地基上,在地腳螺釘附近墊契形鐵,將底座墊高約20-40mm,作校平后填充水利之 用。
3、用水平儀檢查底 座的水平度,找平后用水泥漿填充底座,待水泥干凅后再檢查一下水平度。
4、將底座的支承平面, 水泵腳和電機腳平面上的污物清楚干凈,并把水泵和電機放在底座上。
5、調整泵軸水平,找平后適當上緊螺母,以防走動,待調節完畢后再安裝電機,在不合水平處墊以鐵板,泵聯軸 器和電機聯軸器之間應留一定間隙
6、把平尺放在聯軸器 上,檢查水泵軸心線與電機軸心線是否重合,若不重合,在電機或水泵的地腳下墊以薄鐵 片,使兩個聯軸器外圓與平尺相平,然后取出墊有多片的薄鐵片,用經過刨制的鐵板來代替貼片,并重新檢 查安裝情況。
7、如采用ZT型減振器進行減振安裝, 則可先按隔振平臺尺寸,澆好水泥支承結構,地基應抬高50mm以防止積 水,支承結構要水平。
8、減振器直接放置與隔振臺座與支承結構之間,一般不需要固定。
9、檢查安裝精度,在幾個相反位置上用塞尺測量兩聯軸器平面間的間隙,聯軸器平面一周上最大和最小間隙 不得超過0.3毫米,兩端中心線上下或左右的差數不得超過0.1毫米。
十、XBD-TSWA臥式多級分段式消防泵維護與保養
運行中的維護和保養
1、進水管路必須高度密封,不能漏水、漏氣;
2、禁止泵在汽蝕狀態下長期運行;
3、禁止泵在大流量工況運行時,電機超電流長期運行;
4、定時檢查泵運行中的電機電流值,盡量使泵在設計工況范圍內運行;
5、泵在運行中應有專人看管,以免發生意外;
6、泵每運行500小時應對軸承進行加油;
7、泵進行長期運行后,由于機械磨損,使機組噪聲及振動增大時,應停車檢查,必要進可更換易損零件及軸
承,機組大修期一般為一年。
機械密封的維護與保養
1、機械密封潤滑液應清潔無固體顆粒;
2、嚴禁機械封在干磨情況下工作;
3、起動前應盤動泵(電機)幾圈,以免突然起動造成機械密封斷裂損壞。
泵的裝配和拆卸指導
(一)部件的組裝
1、將軸承、底蓋裝在進水段上;
2、將軸套裝在主軸的下端,并用螺釘固定;
3、將導葉裝進中段,末導葉裝進出水段;
(二)總裝
1、先將主軸裝入進水段的軸承內;
2、再將第一個葉輪進口向下套進主軸上,直至葉輪的進口與進水段配合,轉動主軸是否輕快;
3、在主軸上套進一個軸套,直至與葉輪相碰;
4、將中段(已裝好導葉)套進主軸并與進水段配合;
5、繼續2、3、4直至完成N-1級的中段裝配;
6、將最后一個葉輪進口向下套進主軸上,直至葉輪的進口與中段配合,轉動主軸是否輕快;
7、墊上鎖緊墊片并鎖緊;
8、擰緊主軸鎖緊螺母;
9、將出水段(裝好末導葉)套進主軸并與中段配合;
10、旋入四根拉緊螺桿,并擰緊;
11、裝上機封,并蓋上機封壓蓋;
12、裝上電機機架、電機、聯軸器;
13、泵的訴卸過程按上述相反步驟進行。
(三)注意事項
1、裝配過程中不能損壞密封紙墊;
2、所有的配合面必須干凈,無任何顆粒;
3、機械的端面應小涂潤滑沒并對中。
十一、XBD-TSWA臥式多級分段式消防泵故障及解決方法
