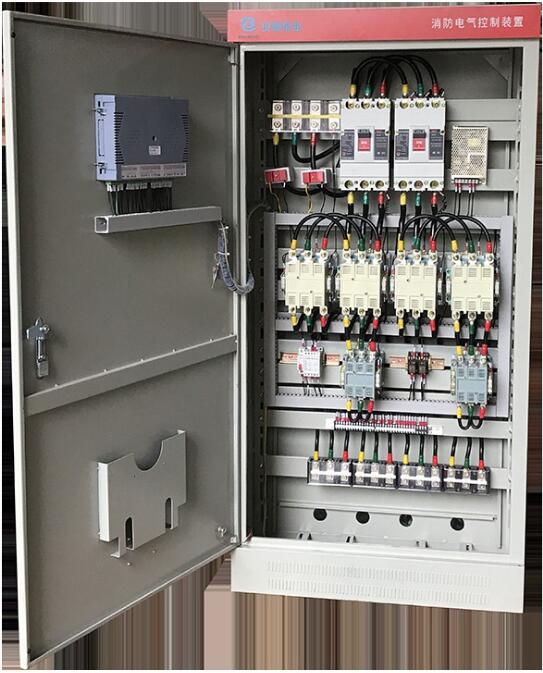

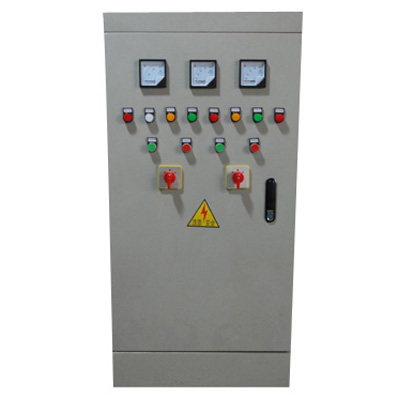

一、星三角降壓啟動消防泵控制柜產品簡介
星三角啟動控制柜具有過載、短路、缺相保護以及泵體漏水，電機超溫及漏電等多種保護功能及齊全的
狀態顯示，并具備單泵及多泵控制工作模式，多種主備泵切換方式及各類起動方式。
二、星三角降壓啟動消防泵控制柜產品特點
1、具備過流、過壓、欠壓、缺相保護及事故報警功能。
2、品質卓越：精心電器元件及優質標準柜體，精心設計，精工制作
3、控制方式多樣：
（1）液位控制：以液位的變化為控制目標
（2）壓力控制：以壓力變化為控制目標
4、切換方式不一：
（1）手動切換
（2）自動交替切換
（3）定時切換
5、啟動方式：星-三角降壓啟動：啟動時電機定子繞組接為“Y”形以減少每相繞組所承受的電壓和電流
，運行時電機定子繞組還原為“△”形
6、啟動性能：
（1）、啟動電機時為Y接法，這時電動機定子繞組所受的電壓在起動已降壓到額定電壓的57.7%，
此時的起動電流只是電動機額定電流的1/3。起動后轉速增至額定轉速80%時，轉換成“△”形接法運 行，轉換時間由繼電器進行整定。
（2）本產品為間斷長期工作制，也可反復短時工作，在反復短時工作，可頻繁操作每小時不大于
30次，二次連續起動時，間隔不小于2分鐘。
三、星三角降壓啟動消防泵控制柜工作原理
1、控制模式
（1）一用一備：控制1#、2#兩臺水泵，自動時,可工作于“1#主 2#備”或“2#主1#備”，兩種狀態，當
主用泵發生故障時，備用泵將自動投入工作，“手動”起動時用控制面板操作鈕控制，如用戶要求加
“兩用”模式（即兩臺泵同時用），請訂貨時詳細說明；
（2）二用一備：控制1#、2#、3#三臺水泵，可工作“1#、2#主 3#備”或“2#、3#主 1#備”或“1#、3# 主，2#備”三種狀態。當主泵發生故障時，備用泵將自動投入工作。“手動”起動時用操作按鈕控制。
若關掉一臺主泵，即變為“一用一備”如果用戶要求增加“三用”工作模式（三臺泵可同時用）請訂貨
時詳細說明
（3）三用一備：控制1#、2#、3#、4#四臺水泵，可工作于“1#、2#、3#主 4#備”或“、2#、3#、4# 主，1#備 ”或“1#、2#、4#主 3#備”或“1#、3#、4#主 2#備”四種狀態，當主泵發生故障時，備用泵
將自動投入工作。“手動”起動時，用面板操作按鈕控制，若是關掉一臺主泵，即變為“兩用一備”，若
關掉兩臺主泵，即變為“一用一備”。如果用戶要求增加“四用”工作模式（即四臺泵同時使用），請訂
貨詳細說明。
2、控制方式
（1）“Y”液位控制：該型控制柜配浮球開關或高性能電子式液位控制器。可根據液位高低、自動控
制水泵的啟動和停止；
（2）“P”壓力控制：該型控制柜配備外接電接點壓力表，壓力控制器或壓力開關可根據管網壓力的
高低、自動控制水泵的啟動和停止，同時適用于用浮球開關，限位開關及按鈕遙控等各種方式進行
控制，是一種“能通用接口”的電機控制柜應用范圍極廣；
（3）“T”溫度控制：該型控制柜外接溫度傳感器，可根據被傳輸送介質的溫度的高低。自動控制水泵
的啟動和停止。應用于恒溫，交換機組系統等：“S”時間控制：該型控制柜內配有時間控制器，可根
據用戶預先設定好時間順序，自動控制水泵的啟動和停止，運用于需定時控制的設備等；

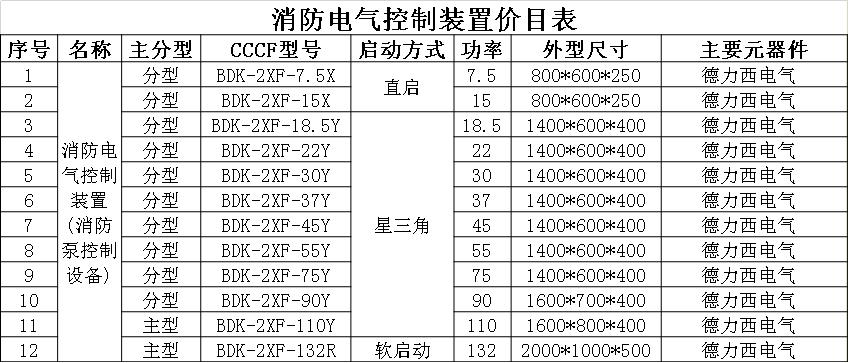

四、星三角降壓啟動消防泵控制柜技術參數
