如何選用和布置室外消火栓
時間：2018-06-16 瀏覽：
對于布置和規劃室外消火栓除了根據實地情況規范操作以外，還應符合國家建筑標準和驗收規范，
具體要求如下：
具體要求如下：
一 、室外消火栓布置的消防要求
1、設置的基本要求.室外消火栓設置安裝應明顯容易發現,方便出水操作.
2、市政或居住區室外消火設置.室外消火栓應沿道路鋪設,道路寬度超過60m時,宜兩側設置,并宜靠
近十字路口.布置間隔不應大于120m,距離道路邊緣不應超過2m,距離建筑外墻不宜小于5m,距離
高層建筑外墻不宜大于40m,距離一般建筑外墻不宜大于150m.
近十字路口.布置間隔不應大于120m,距離道路邊緣不應超過2m,距離建筑外墻不宜小于5m,距離
高層建筑外墻不宜大于40m,距離一般建筑外墻不宜大于150m.
3、建筑物室外消火栓數量.室外消火栓數量應按其保護半徑,流量和室外消防用量綜合計算確定,每只
流量按10――15L/S.對于高層建筑,40m范圍內的市政消火栓可計入建筑物室外消火栓數量之內;
對多層建筑,市政消火栓保護半徑150m范圍內,如消防用水量不大于15L/s,建筑物可不設室外消火栓.
流量按10――15L/S.對于高層建筑,40m范圍內的市政消火栓可計入建筑物室外消火栓數量之內;
對多層建筑,市政消火栓保護半徑150m范圍內,如消防用水量不大于15L/s,建筑物可不設室外消火栓.
4、工業企業單位內室外消火栓的設置要求.對于工藝裝置區,或儲罐區,應沿裝置周圍設置消火栓,間距不
宜大于60m,如裝置寬度大于120m,宜在工藝裝置區內的道路邊增改消火栓,消火栓栓口直徑宜為150
mm.對于甲、乙、丙類液體或液化氣體儲罐區,消火栓應改在防火堤外,且距 儲罐壁15m范圍內的消
火栓,不應計算在儲罐區可使用的數量內.
宜大于60m,如裝置寬度大于120m,宜在工藝裝置區內的道路邊增改消火栓,消火栓栓口直徑宜為150
mm.對于甲、乙、丙類液體或液化氣體儲罐區,消火栓應改在防火堤外,且距 儲罐壁15m范圍內的消
火栓,不應計算在儲罐區可使用的數量內.
二、室外消火栓保護半徑與最大布置間距的設計
1、室外消火栓的保護半徑.室外低壓消火栓給水的保護半徑一般按消防車串聯9條水帶考慮,火場上水槍
手留有10m的機動水帶,如果水帶沿地面鋪設系數按0.9計算,那么消防車供水距離為(9×20-10)×0.9=
153m.所以,室外低壓消火栓保護半徑為150m.室外高壓消火栓給水的保護半徑按串聯6條水帶考慮,
同樣計算,其保護半徑為(6×20-10)×0.9=99m.所以,室外高壓消火栓保護半徑為100m.
1、室外消火栓的保護半徑.室外低壓消火栓給水的保護半徑一般按消防車串聯9條水帶考慮,火場上水槍
手留有10m的機動水帶,如果水帶沿地面鋪設系數按0.9計算,那么消防車供水距離為(9×20-10)×0.9=
153m.所以,室外低壓消火栓保護半徑為150m.室外高壓消火栓給水的保護半徑按串聯6條水帶考慮,
同樣計算,其保護半徑為(6×20-10)×0.9=99m.所以,室外高壓消火栓保護半徑為100m.
2、室外消火栓的最大布置間距.室外消火栓間距布置的原則,是保證城鎮區域任何部位都在兩個消火栓
的保護半徑之間.根據城鎮道路建設情況,市政消火栓最大布置間距X=√R2-(L/z)2,R是消火栓最大保
護半徑,L是街道中心線之間的距離,按城市規劃要求約為160m.經計算得:室外低壓消火栓間距X=127
m,室外高壓消火栓間距X=60m.考慮火場供水需要,室外低壓消火栓最大布置間距不應大于120m,高壓
消火栓最大布置間距不應大于60m.
的保護半徑之間.根據城鎮道路建設情況,市政消火栓最大布置間距X=√R2-(L/z)2,R是消火栓最大保
護半徑,L是街道中心線之間的距離,按城市規劃要求約為160m.經計算得:室外低壓消火栓間距X=127
m,室外高壓消火栓間距X=60m.考慮火場供水需要,室外低壓消火栓最大布置間距不應大于120m,高壓
消火栓最大布置間距不應大于60m.
三、室外消火栓的流量與壓力設計
1、室外消火栓的流量.室外低壓消火栓給水的流量取決于火場上所出水槍的數量.每個低壓消火栓一般只
供一輛消防車出水,常出2支口徑為19mm的直流水槍,火場要求水 槍充實水柱為10―15m,則每支水槍
的流量為5―6.5L/S,2支水槍的流量為10―13L/S,考慮接口及水帶的漏水,所以每個低壓消火栓的流量
按10―15L/S計.每個室外高壓消火栓給水一般按出口徑為19mm的直流水槍考慮,水槍充實水柱為10―
15m,則要求每個高壓消火栓的流量不小于5L/S.
供一輛消防車出水,常出2支口徑為19mm的直流水槍,火場要求水 槍充實水柱為10―15m,則每支水槍
的流量為5―6.5L/S,2支水槍的流量為10―13L/S,考慮接口及水帶的漏水,所以每個低壓消火栓的流量
按10―15L/S計.每個室外高壓消火栓給水一般按出口徑為19mm的直流水槍考慮,水槍充實水柱為10―
15m,則要求每個高壓消火栓的流量不小于5L/S.
2、室外消火栓的壓力.室外消火栓的流量與壓力密切相關,若出口壓力高,則其流量就大.室外低壓消火栓的
出口壓力,按照一條水帶給消防車水罐上水考慮,要保證2支水槍的流量,那么,最不利點處消火栓出口壓力
經計算不應小于0.1Mpa.室外高壓消火栓給水的出口壓力,在最大用水量時,應滿足噴嘴口徑為19mm的水
槍布置在建筑物最高處,每支水槍的計算流量不小于5L/S,充實水柱不小于10m,采用直徑65mm、長120m
的水帶供水時的要求.其最不利點處消火栓的出口壓力應是水柱噴嘴處所需水壓、水帶水頭損失、水槍出
口與消火栓出口之間的高程壓差三者之和.
出口壓力,按照一條水帶給消防車水罐上水考慮,要保證2支水槍的流量,那么,最不利點處消火栓出口壓力
經計算不應小于0.1Mpa.室外高壓消火栓給水的出口壓力,在最大用水量時,應滿足噴嘴口徑為19mm的水
槍布置在建筑物最高處,每支水槍的計算流量不小于5L/S,充實水柱不小于10m,采用直徑65mm、長120m
的水帶供水時的要求.其最不利點處消火栓的出口壓力應是水柱噴嘴處所需水壓、水帶水頭損失、水槍出
口與消火栓出口之間的高程壓差三者之和.
四、施工安裝
1)、施工安裝應按照《建筑給水排水及采暖工程施工質量驗收規范》GB50242-2002相關標準
執行,可參考國家建筑標準設計圖集01S201《室外消火栓安裝》.
1)、施工安裝應按照《建筑給水排水及采暖工程施工質量驗收規范》GB50242-2002相關標準
執行,可參考國家建筑標準設計圖集01S201《室外消火栓安裝》.
2)、系統必須進行水壓試驗,試驗壓力為工作壓力的1.5倍,但不得小于0.6MPa.

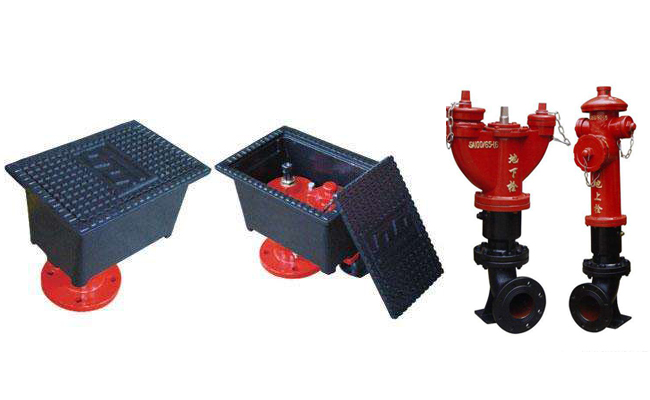

3)、室外地上式消火栓應有一個直徑為150mm或100mm和兩個直徑為65mm的栓口.室外地下式消火栓應有
直徑為100和65mm的栓口各一個.
4)、室外消火栓的保護半徑不應超過150m,間距不應超過120m.
直徑為100和65mm的栓口各一個.
4)、室外消火栓的保護半徑不應超過150m,間距不應超過120m.
5)、室外消火栓距路邊不應超過2m,距房屋外墻不宜小于5m.
6)、當建筑物在市政消火栓保護半徑150m以內,且消防用水量不超過15L/s時,可不設室外消火栓.
7)、室外消火栓應沿高層建筑周圍均勻布置,并不宜集中在建筑物一側.
8)、人防工程室外消火栓距人防工程入口不宜小于5m.
9)、停車場的室外消火栓宜沿停車場周邊設置,且距離最近一排汽車不宜小于7m,距加油站或庫不宜小于15m.
10)、室外消火栓應設置在便于消防車使用的地點.
11)、工藝裝置區內的消火栓應設置在工藝裝置的周圍,其間距不宜大于60.0m.當工藝裝置區寬度大于120.0m
時,宜在該裝置區內的道路邊設置消火栓.
時,宜在該裝置區內的道路邊設置消火栓.
12)、 建筑的室外消火栓、閥門、消防水泵接合器等設置地點應設置相應的永久性固定標識.
13)、寒冷地區設置市政消火栓、室外消火栓確有困難的,可設置水鶴等為消防車加水的設施,其保護范圍可根據
需要確定.
需要確定.
