如何讀懂消防圖紙
時間：2019-08-23 瀏覽：
如何讀懂消防圖紙？無論是消防設計部門，還是施工部門乃至消火栓泵廠家都有必要去熟知的一個環節。
消防圖紙大致分4個專業 ，建筑、電氣、給排水、暖通空調都有消防方面的要求。籠統地說，要看懂圖紙，
首先要學會基本識圖，這個是基本的，可以到書店買建筑識圖的書或者在網絡上搜一些教材，結合簡單的圖
紙學習，里面的符號代表的意義在圖例中就可以找到。再就是要熟悉規范，設計圖紙都是在國家規范的基礎上
設計的，熟悉了規范，就容易理解為什么要這樣設計，為什么不這樣設計不行，規范中的黑體字是強制執行的，
也就是說必須執行的，不執行問題會很嚴重。第三就是熟悉系統的組成和系統的功能，這就要學習一些專業的
理論知識。
首先要學會基本識圖，這個是基本的，可以到書店買建筑識圖的書或者在網絡上搜一些教材，結合簡單的圖
紙學習，里面的符號代表的意義在圖例中就可以找到。再就是要熟悉規范，設計圖紙都是在國家規范的基礎上
設計的，熟悉了規范，就容易理解為什么要這樣設計，為什么不這樣設計不行，規范中的黑體字是強制執行的，
也就是說必須執行的，不執行問題會很嚴重。第三就是熟悉系統的組成和系統的功能，這就要學習一些專業的
理論知識。
拿到一份圖紙，都要先明確好圖紙的設計說明、圖例。設計說明是一份圖紙的綱要，包含設計意圖，內容等，
不同的設計圖例也會不一樣，系統圖是一本書的目錄。讀懂它就知道整個系統的布局、各布局間的連接方式
不同的設計圖例也會不一樣，系統圖是一本書的目錄。讀懂它就知道整個系統的布局、各布局間的連接方式
讀圖次序：總平面圖(分清各建筑)——圖紙?jiān)O(shè)計說明和圖例——系統圖——消防平面圖
1.消防工程圖紙一般分給排水(自動噴淋、消火栓、氣體滅火)、電氣(火災自動報警)和防排煙部分。
2.消防預算根據專業分類，特定的設備安裝費用在消防安裝定額里都能找到，如噴頭、水噴淋管道、支吊架、消火
栓、報警閥、探頭、模塊、報警設備等，其它通用部分就套相應專業定額，比如消火栓管道安裝套給排水管道定
額，泵房的管道安裝套工業管道定額，消防泵的安裝套機械設備安裝定額，閥門法蘭安裝套工業管道定額，報警
部分的線管安裝套電氣安裝定額等。
栓、報警閥、探頭、模塊、報警設備等，其它通用部分就套相應專業定額，比如消火栓管道安裝套給排水管道定
額，泵房的管道安裝套工業管道定額，消防泵的安裝套機械設備安裝定額，閥門法蘭安裝套工業管道定額，報警
部分的線管安裝套電氣安裝定額等。
3. 材料的算法：設備數量按圖數即可，管道，線管需自行完善。
如何讀懂消防圖紙中電氣線路
根據系統圖結合平面圖來每層管線走向，一般先找到進水點，再按系統管線的布置來找每一層平面圖的具體位置。
一般系統圖只是為了表示管線連接方式和規格，平面圖電氣的回路需要看線的標識，如某消防廣播總線標識為采用2xZ
RBV-1.5mm2線，表示2根1.5平方銅芯阻燃聚氯乙烯絕緣電線(ZRBV)。由兩根線組成回路，在系統圖上只畫一根線表
示，計算線長度時，要以兩根算。
RBV-1.5mm2線，表示2根1.5平方銅芯阻燃聚氯乙烯絕緣電線(ZRBV)。由兩根線組成回路，在系統圖上只畫一根線表
示，計算線長度時，要以兩根算。
而消防電話總線采用ZRRVVP-2x1.0mm2線，表示一根阻燃屏蔽雙絞線電纜，面積為2*1平方，在系統圖上示意也
是一根線表示，計算長度時，按一根計。
一般線纜字母前面的數字表示根數，后面的表示一根線纜由幾芯組成，如上面的2*1mm2，表示由兩芯1mm2導線
組成一根線纜。電纜的符號標識還有很多，如，(ZR阻燃),(NH耐火),(WDZ低煙無鹵)等，不同標識價格不同，作用也不同，
，弄清電纜的標識意義，這樣看圖紙才不會搞錯。
在消防圖紙中XL、WL、TL、JL、FL、PL、GL、NL是什么意思?
在消防圖紙中，XL代表消防立管、WL代表污水立管、TL代表通氣立管、JL代表給水立管、FL代表廢水立管(排糞立管)、
PL代表排水立管(或GL)、NL代表空調凝結水立管。
PL代表排水立管(或GL)、NL代表空調凝結水立管。
例如：XL-1、XL-2、XL-3是指第幾條的意思。
例如：XL代表的意思是X代表消防，L代表立管，以此類推WL，W代表污水，L代表立管，假如圖紙上標識著XL-45標識
編號45的消防立管。
消防工程的基本圖形大全
編號45的消防立管。
消防工程的基本圖形大全

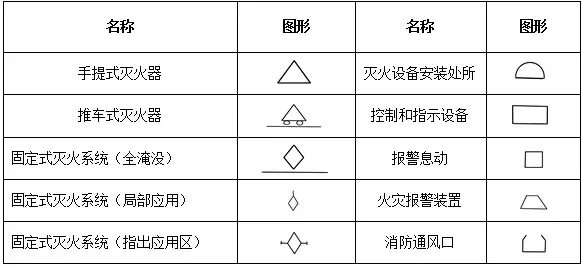

1.消防工程基本圖形符號

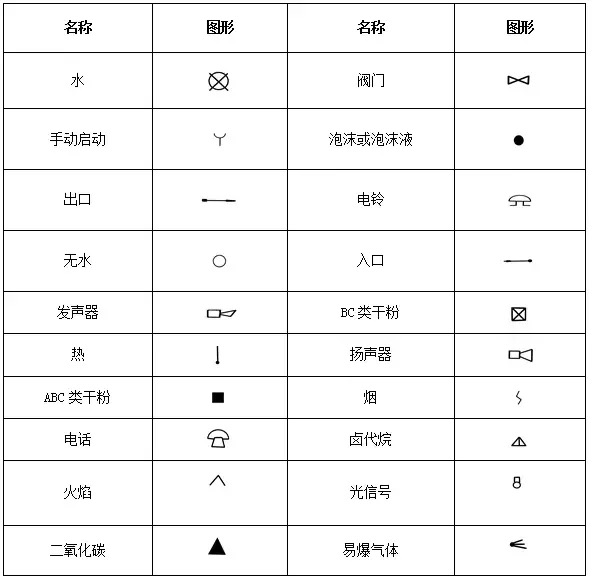

2.消防工程輔助符號

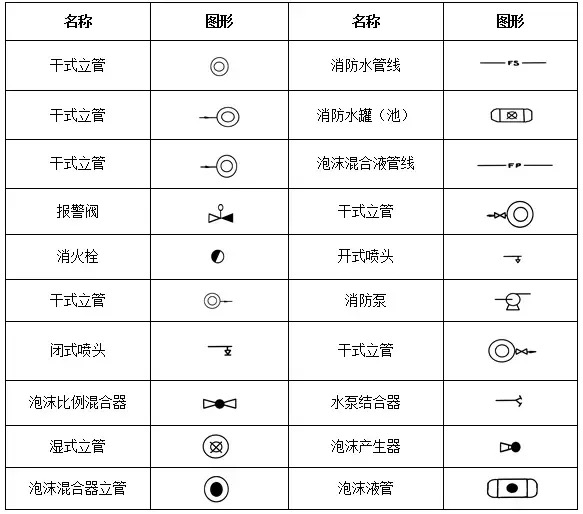

3.消防管路及配件符號

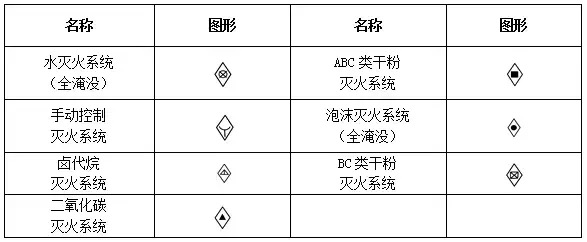

4.消防工程固定滅火器系統符號

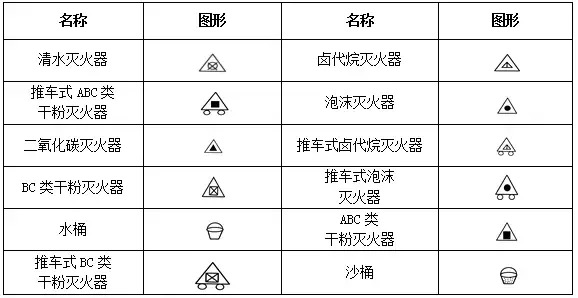

5.消防工程滅火設備安裝處符號

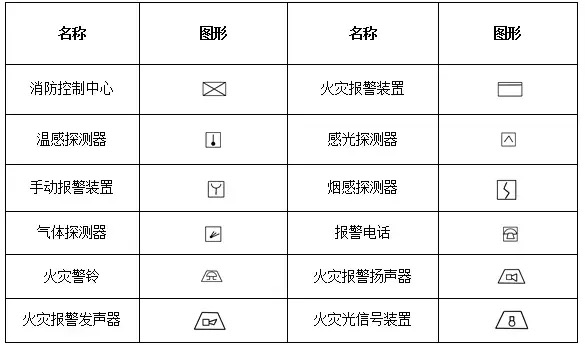

6.消防工程自動報警設備符號
以上內容概述了如何讀懂消防圖紙以及各種符號所代表的含義。希望能幫到廣大消防工程設計和施工人員
以及消火栓泵生產和銷售者。想了解更多關于消火栓泵的知識請點擊下文
