如何實現消防泵的啟停

                                                                                              2019-08-28 上午10時26分00秒 星期三

     如何在整個消防系統中，對消防水泵進行啟動和停止，以下羅列詳細的介紹

      消防水泵應由消防水泵出水干管上設置的壓力開關、高位消防水箱出水管上的流量開關、或報警閥壓力開關等信號直接自動啟動消防水泵。消防水泵
房內的壓力開關宜引入消防水泵控制柜內上述內容規定了消防水泵自動啟動信號的采集原則性技術規定。

       國際上發達國家的啟泵信號是壓力和流量，其原因是可靠性高，水流指示器可靠性稍差，誤動作概率稍高，我國在工程中也經常采用高位消防水箱的
水位信號，但因高位消防水箱的水位信號有滯后現象，目前工程中已經很少采用，但該信號可以作為報警信號。為此《消防給水及消火栓系統技術規范》
（GB 50974—2014）制訂時規定采用壓力開關和流量開關作為水泵啟泵的信號，壓力開關一般可采用電接點壓力表、壓力傳感器等。

       壓力開關通常設置在消防水泵房的主干管道上或報警閥上，流量開關通常設置在高位消防水箱出水管上。

需要指出的是：
1）消火栓系統中無穩壓泵時，由高位消防水箱出水管上設置的流量開關自動啟動消防水泵（圖4-32）。
2）消火栓系統中有穩壓泵時，由消防水泵出水管上設置的壓力開關自動啟動消防水泵（圖4-33）。
3）流量開關性能基本要求：①動作后延遲30s再啟泵；②流量不超過系統的設計泄露補水量時，不應動作；③消火栓出水后應動作。
4）報警閥的壓力開關可取代圖4-32、圖4-33中的壓力開關和流量開關啟泵。
5）有穩壓泵的消防系統中流量開關只做報警信號，不直接啟泵。

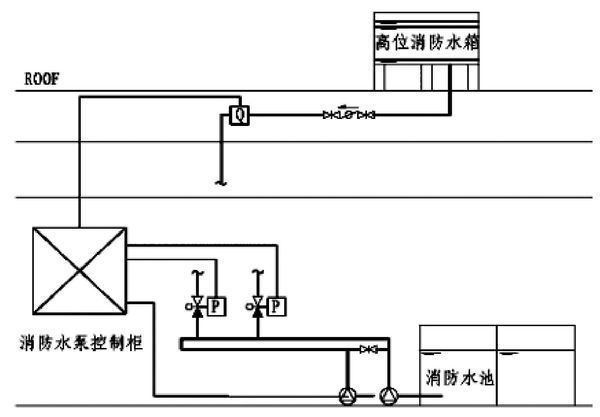

圖4-32　無穩壓泵消防系統

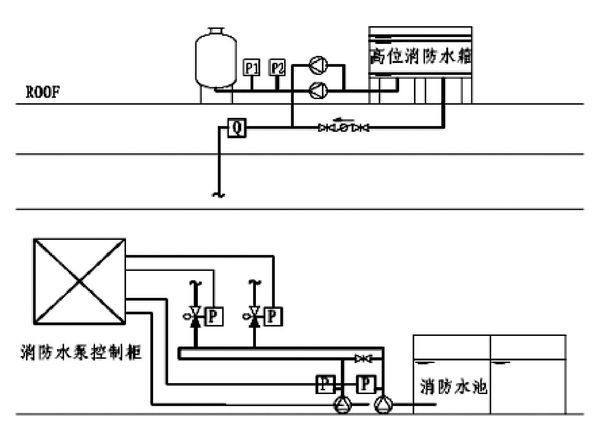

圖4-33　有穩壓泵消防系統

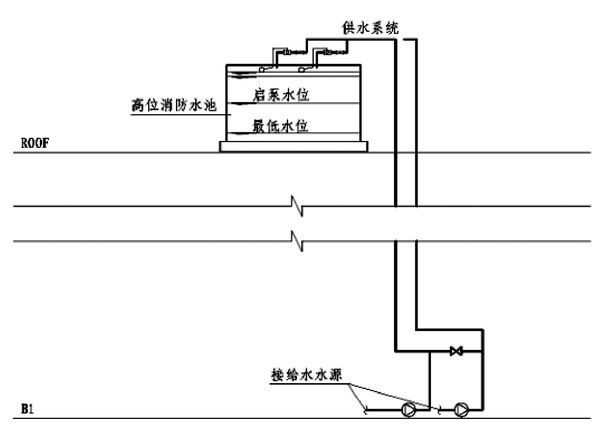

高壓給水系統高位水池設置消防供水泵時，可用水池的水位控制啟泵，啟泵水位建議設在1/2有效水深處。如圖4-34所示。


圖4-34　水位控制自動啟泵
